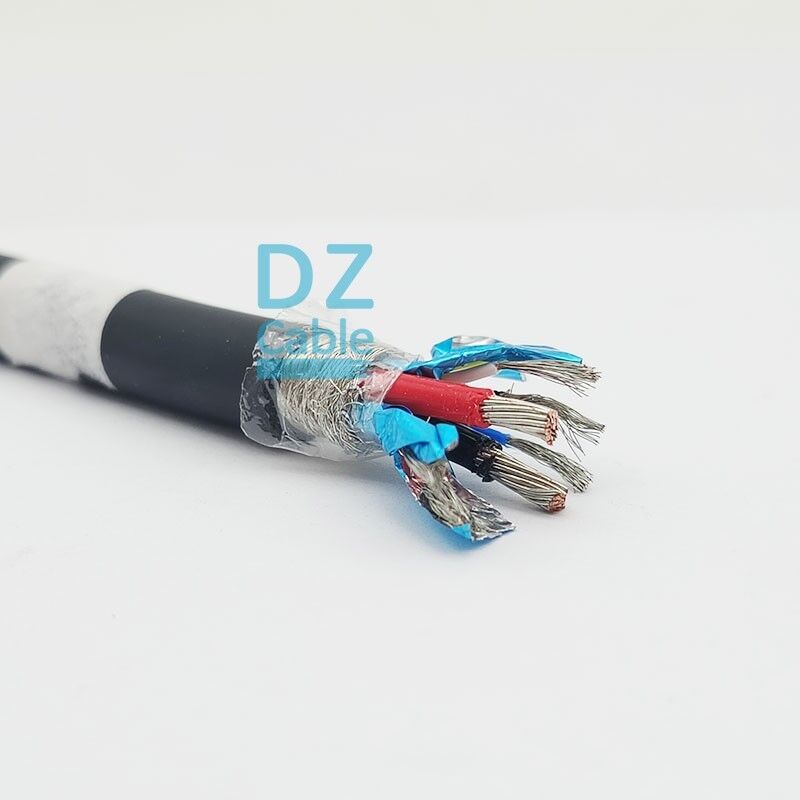

맞춤형 유연 로봇 케이블 하이브리드 듀플 스크린 케이블

브랜드 이름:	DINGZUN
모델 번호:	D358
MOQ:	200m
가격:	협상 가능
포장 세부사항:	판지 포장/드럼 포장
지불 조건:	티/티

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE CCC REACH ISO9001

케이블 유형:

고유연성 로봇 케이블

케이블 사양:

멀티코어 + 멀티페어 + 멀티트라이어드 + 멀티쿼드

지휘자:

TC(CU/TC/SPC/NPC 옵션) 미세 연선 클래스 5(클래스 1/2/5/6 옵션)

격리:

실리콘 유연한 화합물(PVC/XLPE/FEP 옵션)

화면:

각 쌍 및 전체 TC 편조에 대한 개별 알루미늄 포일

갑옷:

비무장(SWA/GSTA 선택 사항)

칼집:

실리콘 유연한 컴파운드 블랙(TPV/FEP/PFA/LSZH 옵션)

애플리케이션:

로보틱스

공급 능력:

10000미터/일

제품 설명

맞춤형 유연 로봇 케이블 하이브리드 이중 차폐 케이블

이 맞춤형 유연 로봇 케이블은 하이브리드 이중 차폐 구조를 특징으로 하며, 지속적인 움직임 환경에서 뛰어난 유연성, 안정적인 신호 무결성 및 강력한 EMI 보호가 필요한 까다로운 로봇 및 자동화 애플리케이션을 위해 특별히 설계되었습니다.

도체 옵션은 설계 유연성을 제공합니다. CU는 일반 용도, TC는 내식성, SPC는 고주파 및 고온, NPC는 극한 온도 산화 저항용입니다. 미세 연선 클래스 5 구조는 로봇 애플리케이션에 최적의 유연성을 제공하며, 클래스 6은 최대 유연성을 위해, 클래스 1/2는 고정 설치용으로 제공됩니다. 실리콘 유연 화합물 절연은 뛰어난 열 안정성, 유연성 및 낮은 가스 방출을 제공하며, XLPE 또는 FEP 옵션은 향상된 전기 또는 온도 성능을 제공합니다.

이중 차폐 시스템은 각 페어의 개별 알루미늄 호일 차폐를 결합하여 인접한 신호 페어 간의 누화를 제거하고, 전체 케이블 어셈블리에 대한 포괄적인 외부 EMI 보호를 제공하는 전체 TCWB 주석 구리선 편조를 제공합니다. 검은색 실리콘 유연 화합물 외피는 뛰어난 유연성, 내구성 및 넓은 온도 범위 성능을 제공하며, 특정 환경 요구 사항에 따라 TPV, FEP 또는 LSZH 옵션을 사용할 수 있습니다.

이 고도로 맞춤화 가능한 로봇 케이블 플랫폼은 소형 픽앤플레이스 로봇부터 대형 산업용 다관절 로봇 팔까지 거의 모든 로봇 애플리케이션에 적용되어 지속적인 굽힘 환경에서 안정적인 전력, 제어 및 데이터 전송을 보장합니다.

주요 기능 및 기술적 이점

최대 EMI 보호를 위한 하이브리드 이중 차폐
도체 옵션: CU / TC / SPC / NPC (애플리케이션 요구 사항에 맞게)
클래스 옵션: 1, 2, 5, 6 (정적에서 지속적인 굽힘까지의 유연성)
절연 옵션: 실리콘 / XLPE / FEP (온도 및 전기 최적화)
페어당 개별 호일 차폐로 누화 제거
외부 EMI 보호를 위한 전체 TCWB 편조 차폐
외피 옵션: 실리콘 / TPV / FEP / LSZH (환경 최적화)
지속적인 굽힘 로봇 애플리케이션용으로 설계됨

사양 및 구조

매개변수	세부 정보
유형	맞춤형 유연 로봇 하이브리드 이중 차폐 케이블
도체 옵션	CU / TC / SPC / NPC
도체 클래스 옵션	클래스 1 / 2 / 5 / 6
절연 옵션	실리콘 / XLPE / FEP
개별 차폐	페어당 알루미늄 호일
전체 차폐	TCWB 주석 구리선 편조
외피 옵션	실리콘 / TPV / FEP / LSZH
응용 분야	로봇 케이블, 자동화, 지속적인 굽힘

이 맞춤형 로봇 케이블 플랫폼을 선택하는 이유

이 고도로 맞춤화 가능한 로봇 케이블 플랫폼은 엔지니어에게 특정 로봇 애플리케이션에 대한 정확한 재료 및 구조를 선택할 수 있는 유연성을 제공합니다. 도체 재료, 연선 클래스, 절연 유형 및 외피 재료는 필요한 유연성, 온도 범위, 화학적 노출 및 전기적 성능에 맞게 최적화될 수 있습니다. 이중 차폐 시스템은 전기적으로 노이즈가 많은 자동화 환경에서 신호 무결성을 보장합니다.

일반적인 응용 분야 - 중요한 로봇 과제 해결

산업용 다관절 로봇: 전력, 제어 및 피드백 신호를 갖춘 6축 로봇 팔에 대한 지속적인 굽힘 케이블 제공
협동 로봇 (코봇): 인간 상호 작용 로봇 시스템을 위한 유연하고 안전한 케이블 제공
픽앤플레이스 로봇: 포장 및 조립 자동화를 위한 고속, 지속적인 굽힘 연결 지원
SCARA 로봇: 선택적 유연 조립 로봇 팔에 대한 안정적인 케이블 공급
델타 로봇: 식품 및 제약 포장의 고속 병렬 링크 로봇을 위한 고유연성 케이블 제공
무인 운반차 (AGV): 모바일 로봇 내비게이션 및 제어를 위한 내구성 있고 유연한 케이블 제공
의료 로봇: 수술 및 재활 로봇을 위한 낮은 가스 방출, 멸균 가능한 케이블 공급

자주 묻는 질문

Q1: 로봇 애플리케이션에 어떤 도체 재료를 선택해야 합니까?

A: CU는 일반 용도, TC는 내식성, SPC는 고주파/고온, NPC는 극한 온도 산화 저항용입니다.

Q2: 지속적인 굽힘에 대한 최대 유연성을 제공하는 도체 클래스는 무엇입니까?

A: 클래스 6은 지속적인 움직임 애플리케이션에서 최대 유연성과 가장 긴 굽힘 수명을 위한 초미세 연선을 제공합니다.

Q3: 고온 로봇 환경에 가장 적합한 절연은 무엇입니까?

A: 실리콘은 -60°C ~ +200°C의 유연성을 제공합니다. FEP는 내화학성과 함께 200°C 이상을 제공합니다. XLPE는 우수한 전기적 특성을 제공합니다.

Q4: 로봇 케이블에 이중 차폐가 중요한 이유는 무엇입니까?

A: 개별 페어 차폐는 민감한 신호 간의 누화를 제거하고, 전체 편조는 모터 및 드라이브의 외부 EMI로부터 보호합니다.

Q5: 오일 노출이 있는 로봇 애플리케이션에 가장 적합한 외피 재료는 무엇입니까?

A: TPV 및 LSZH는 우수한 내유성을 제공합니다. 실리콘은 넓은 온도 범위와 유연성을 제공합니다.
