| 원래 장소 | 중국 |
| 브랜드 이름 | Dingzun |
| 인증 | UL,CE,ISO9001 |
| 모델 번호 | Z-43 |
Z-43
세부 사항 :SIHF GLP
기술 :3 동축 도선 차페 케블
세부 사항 :
3x 동축 케이블
관리인 : 은도금된 구리
구조 : 42/0.08
단열재 : FEP
감싸는 것 : PTFE 테이프
보호하세요 : 땋아진 주석 도금 구리 와이어
재킷 :FEP
충전기 :글라스파이버
전체적 차폐 : 땋아진 주석 도금 구리 와이어
외부 자켓 : FEP
스크린 : 땋아진 스테인레스 강
정격 온도 : 200 급
정격 전압 300V
타이핑하세요 : 동축 케이블
| AWG | 핵심의 번호 | 도체 정 단면도 mm^2 |
명목상 OD 밀리미터 |
구리 중량 킬로그램 / 킬로미터 |
총체 중량 킬로그램 / 킬로미터 |
| 18 | 2 | 0.75 | 7.2 | 14.4 | 88 |
| 18 | 3 | 0.75 | 7.6 | 21.6 | 99 |
| 18 | 4 | 0.75 | 8.1 | 29 | 121 |
| 18 | 5 | 0.75 | 9.2 | 36 | 147 |
| 18 | 6 | 0.75 | 9.9 | 43 | 169 |
| 18 | 7 | 0.75 | 9.9 | 50 | 178 |
| 17 | 2 | 1 | 7.6 | 19 | 98 |
| 17 | 3 | 1 | 8 | 29 | 119 |
| 17 | 4 | 1 | 8.8 | 38 | 139 |
| 17 | 5 | 1 | 9.7 | 48 | 167 |
| 17 | 6 | 1 | 10.4 | 58 | 185 |
| 17 | 7 | 1 | 10.4 | 67 | 194 |
| 16 | 2 | 1.5 | 8.3 | 29 | 126 |
| 16 | 3 | 1.5 | 8.7 | 43 | 143 |
| 16 | 4 | 1.5 | 9.6 | 58 | 170 |
| 16 | 5 | 1.5 | 10.4 | 72 | 198 |
| 16 | 6 | 1.5 | 11.4 | 86 | 245 |
| 16 | 7 | 1.5 | 11.4 | 101 | 256 |
| 16 | 8 | 1.5 | 12.7 | 116 | 315 |
| 16 | 10 | 1.5 | 14 | 144 | 370 |
| 16 | 12 | 1.5 | 14.5 | 173 | 408 |
| 16 | 14 | 1.5 | 15.6 | 202 | 471 |
| 16 | 16 | 1.5 | 17 | 231 | 541 |
| 16 | 18 | 1.5 | 17.8 | 260 | 599 |
| 16 | 20 | 1.5 | 18.3 | 288 | 630 |
| 16 | 24 | 1.5 | 20.4 | 346 | 760 |
| 14 | 2 | 2.5 | 9.7 | 48 | 165 |
| 14 | 3 | 2.5 | 10.2 | 72 | 238 |
| 14 | 4 | 2.5 | 11.5 | 96 | 268 |
| 14 | 5 | 2.5 | 12.7 | 120 | 315 |
| 14 | 6 | 2.5 | 13.7 | 144 | 370 |
| 14 | 7 | 2.5 | 13.7 | 168 | 385 |
| 14 | 12 | 2.5 | 17.6 | 288 | 608 |
| 12 | 2 | 4 | 11.5 | 77 | 255 |
| 12 | 3 | 4 | 12.2 | 115 | 299 |
| 12 | 4 | 4 | 13.4 | 154 | 365 |
| 12 | 5 | 4 | 15.1 | 192 | 455 |
| 12 | 6 | 4 | 16.4 | 230 | 525 |
| 12 | 7 | 4 | 16.4 | 269 | 556 |
| 10 | 2 | 6 | 12.9 | 115 | 326 |
| 10 | 3 | 6 | 13.7 | 173 | 401 |
| 10 | 4 | 6 | 14.8 | 230 | 485 |
| 10 | 5 | 6 | 16.8 | 288 | 602 |
| 10 | 6 | 6 | 18.2 | 346 | 701 |
| 10 | 7 | 6 | 18.2 | 403 | 736 |
| 8 | 2 | 10 | 17.3 | 192 | 543 |
| 8 | 3 | 10 | 18.4 | 288 | 652 |
| 8 | 4 | 10 | 20.6 | 384 | 825 |
| 8 | 5 | 10 | 22.5 | 480 | 987 |
| 6 | 2 | 16 | 20.2 | 308 | 748 |
| 6 | 3 | 16 | 21.5 | 462 | 909 |
| 6 | 4 | 16 | 23.4 | 616 | 1183 |
| 6 | 5 | 16 | 26.2 | 770 | 1393 |
| 4 | 2 | 25 | 23.8 | 480 | 1046 |
| 4 | 3 | 25 | 26 | 720 | 1347 |
| 4 | 4 | 25 | 28.3 | 960 | 1678 |
| 2 | 2 | 35 | 27.2 | 672 | 1378 |
| 2 | 3 | 35 | 29 | 1008 | 1846 |
| 2 | 4 | 35 | 32.3 | 1344 | 2240 |
| 1 | 2 | 50 | 31.4 | 960 | 1869 |
| 1 | 3 | 50 | 33.5 | 1440 | 2384 |
| 1 | 4 | 50 | 37.2 | 1920 | 2702 |
| 2/0 | 2 | 70 | 35.3 | 1344 | 2482 |
| 2/0 | 3 | 70 | 38.3 | 2016 | 3314 |
| 2/0 | 4 | 70 | 42.5 | 2688 | 4074 |
| 3/0 | 2 | 90 | 41.4 | 1824 | 3380 |
| 3/0 | 3 | 90 | 44.8 | 2736 | 4299 |
| 3/0 | 4 | 90 | 49.8 | 3648 | 5339 |
| 4/0 | 3 | 120 | 48.8 | 3465 | 5277 |
| 4/0 | 4 | 120 | 54.1 | 4620 | 6571 |

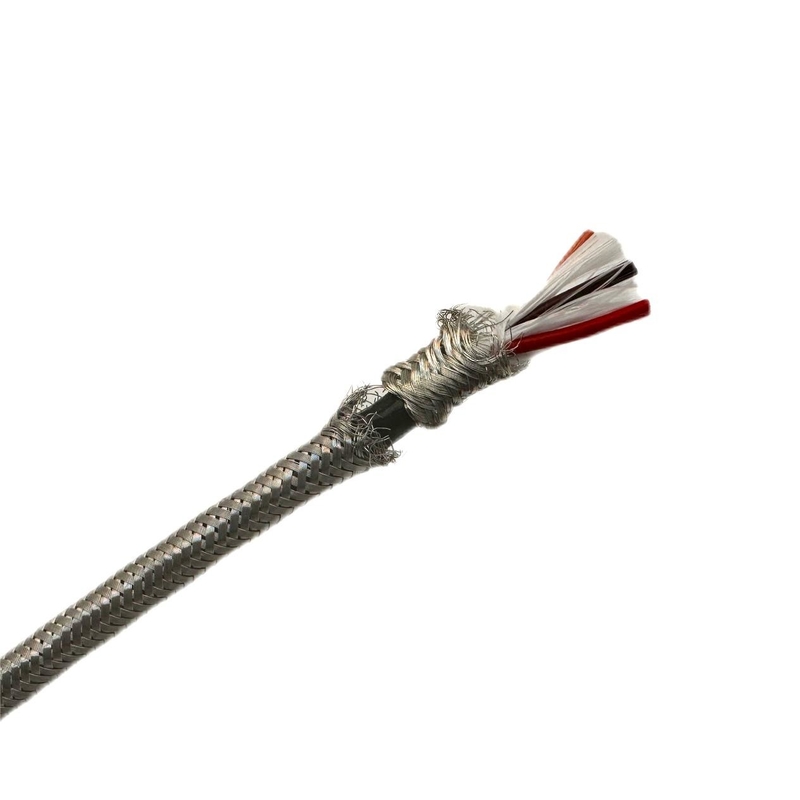

3 동축 도선 차페 케블은 매우 복잡한 케이블입니다. 첫째로, 그것은 있습니다 3- 동축 구성의. 각각 동축 케이블은 다음을 포함합니다 마침내 fep 재킷, 차폐로서 주석 도금 구리 끈목을 그리고 나서 fep 단열재와 폴리테트라플루오르에틸렌 테이프 포장으로 구리 전도체에 은을 입힙니다.
전체 케이블 라운드를 만들고 매끈해지기 위해, 우리는 글라스파이버, 이후에, 전체적 차폐 (주석 도금 구리 배선 가닥)로 가득 찹니다, 외부 자켓이 다시 FEP입니다.
스크린은 찰과상에게서 전체 케이블을 보호하도록 꼬고 찢어집니다 스테인리스강 와이어입니다.
그러면 우리는 더 적은 신호 손실과 어떤 간섭도 보증하지 않기 위해 다층 차폐가 있다는 것을 알 수 있습니다. 그리고 이 케이블은 200 급 환경부에 일할 수 있습니다.
