| 원래 장소 | 중국 |
| 브랜드 이름 | Dingzun |
| 인증 | UL,CE,ISO9001 |
| 모델 번호 | Z-25b |
Z-25B
세부 사항 :SIHF

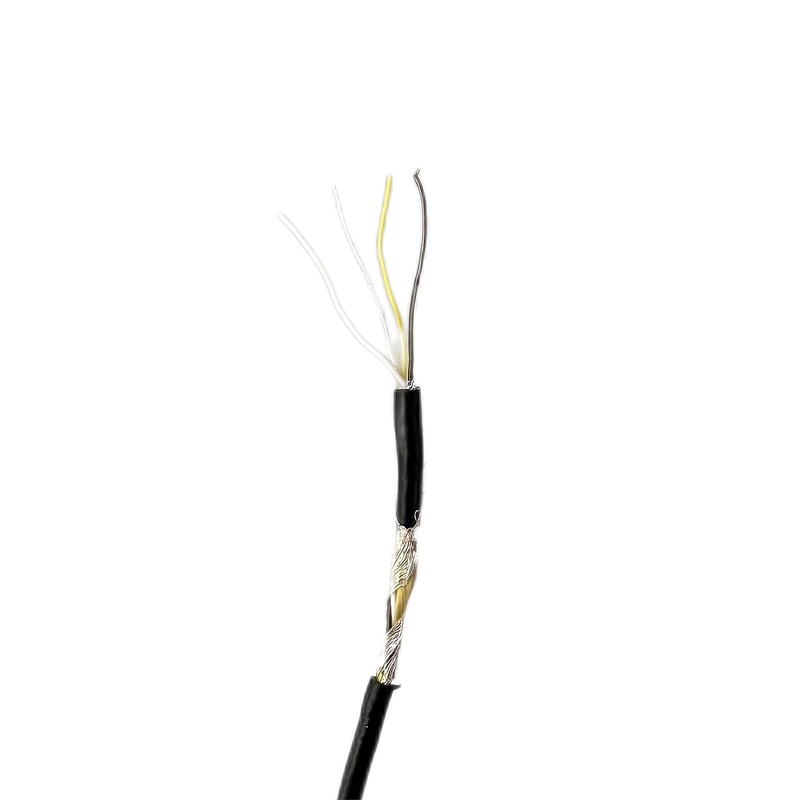

기술 :4 핵심 멀티 코어 초정밀 PVC는 제어 케이블을 보호했습니다
세부 사항 :
관리인 : 은도금된 구리
섹션 영역 : 0.014mm2
구조 : 7/0.05
단열재 : 검은 (하얀 FEP이 투명하여서 노랗게 됩니다)
와이어 Dia. 다음 0.35 밀리미터
보강 : 아라미드 섬유
스파이럴 실드 : 은도금된 구리 0.05
재킷 : PVC
검안의 : 1.8±0.2mm
재킷 색 : 검정색
충전기 : 갈스 섬유
정격 온도 : 200c
정격 전압 : 24V
타이핑하세요 : 멀티 코어 제어 케이블
4 핵심 멀티 코어 초정밀 PVC 보호해야 하는 제어 케이블은 칠면조를 위한 맞춘 케이블입니다.
고객은 또한 신호를 전송할 수 있는 연성 케이블을 매우 필요로 합니다. 그래서 우리는 지름을 제어하기 위해 fep 단열재를 사용합니다. 전체 케이블의 강도를 증가시키기 위해, 우리는 아라미드 섬유로, 그리고 최고 유연성을 위해 더 케이블을 보강합니다, 차폐를 땋는 대신에 최고 미세 와이어 0.05와 스파이럴 실드를 사용했습니다.
작동 온도가 정상적이기 때문에, 우리는, fep 대신에 PVC를 사용합니다, 실리콘 재킷이 전체 케이블을 더 두껍게 할 것입니다, PVC가 이 경우에 최상의 선택입니다.
| AWG | 핵심의 번호 | 도체 정 단면도 mm^2 |
명목상 OD 밀리미터 |
구리 중량 킬로그램 / 킬로미터 |
총 중량 킬로그램 / 킬로미터 |
| 20 | 2 | 0.25 | 8.7 | 55.5 | 101 |
| 20 | 3 | 0.25 | 8.9 | 60.8 | 118 |
| 20 | 4 | 0.25 | 9.4 | 66.5 | 131 |
| 20 | 5 | 0.25 | 10 | 81.6 | 153 |
| 20 | 7 | 0.25 | 10.5 | 92.2 | 173 |
| 20 | 10 | 0.25 | 13.1 | 124 | 242 |
| 20 | 12 | 0.25 | 13.4 | 134.4 | 263 |
| 20 | 16 | 0.25 | 14.6 | 170.2 | 326 |
| 20 | 18 | 0.25 | 15.1 | 181 | 351 |
| 20 | 25 | 0.25 | 19.4 | 230.1 | 348 |
| 18 | 2 | 0.75 | 9.2 | 61.4 | 124 |
| 18 | 3 | 0.75 | 9.5 | 69.1 | 136 |
| 18 | 4 | 0.75 | 10.1 | 86.7 | 159 |
| 18 | 5 | 0.75 | 10.8 | 95.2 | 180 |
| 18 | 7 | 0.75 | 11.6 | 113.3 | 212 |
| 18 | 10 | 0.75 | 14.4 | 165.2 | 306 |
| 18 | 12 | 0.75 | 14.7 | 180.3 | 333 |
| 18 | 16 | 0.75 | 16.5 | 212.2 | 418 |
| 18 | 18 | 0.75 | 17.3 | 282.1 | 453 |
| 18 | 25 | 0.75 | 22.1 | 297.4 | 468 |
| 17 | 2 | 1 | 9.5 | 66.7 | 132 |
| 17 | 3 | 1 | 9.7 | 86.2 | 153 |
| 17 | 4 | 1 | 10.4 | 96.8 | 173 |
| 17 | 5 | 1 | 11.3 | 108.3 | 202 |
| 17 | 7 | 1 | 12 | 141.2 | 243 |
| 17 | 10 | 1 | 14.9 | 190 | 238 |
| 17 | 12 | 1 | 15.2 | 209.8 | 371 |
| 17 | 16 | 1 | 17 | 251.8 | 468 |
| 17 | 18 | 1 | 17.8 | 297.4 | 526 |
| 17 | 25 | 1 | 23 | 329 | 559 |
| 16 | 2 | 1.5 | 10.7 | 87.7 | 172 |
| 16 | 3 | 1.5 | 11.2 | 103.5 | 198 |
| 16 | 4 | 1.5 | 11.8 | 131.7 | 235 |
| 16 | 5 | 1.5 | 13.3 | 148.5 | 281 |
| 16 | 7 | 1.5 | 14.3 | 193.4 | 345 |
| 16 | 10 | 1.5 | 17.7 | 268.5 | 482 |
| 16 | 12 | 1.5 | 18 | 298.4 | 531 |
| 16 | 16 | 1.5 | 20.1 | 362.3 | 662 |
| 16 | 18 | 1.5 | 20.9 | 394 | 720 |
| 16 | 25 | 1.5 | 24.1 | 488.2 | 791 |
| 14 | 2 | 2.5 | 12.1 | 122.3 | 230 |
| 14 | 3 | 2.5 | 12.9 | 147.7 | 275 |
| 14 | 4 | 2.5 | 14.2 | 188.6 | 340 |
| 14 | 5 | 2.5 | 15.3 | 214.9 | 394 |
| 14 | 7 | 2.5 | 16.9 | 265.7 | 488 |
| 12 | 4 | 4 | 17.1 | 294 | 520 |
| 12 | 5 | 4 | 19.4 | 374 | 653 |
| 10 | 4 | 6 | 18.8 | 449 | 781 |
| 10 | 5 | 6 | 21.2 | 563 | 982 |
| 8 | 4 | 10 | 25.7 | 759 | 1294 |
| 6 | 4 | 16 | 28.4 | 1180 | 1988 |
| 4 | 4 | 25 | 35 | 1810 | 2995 |
